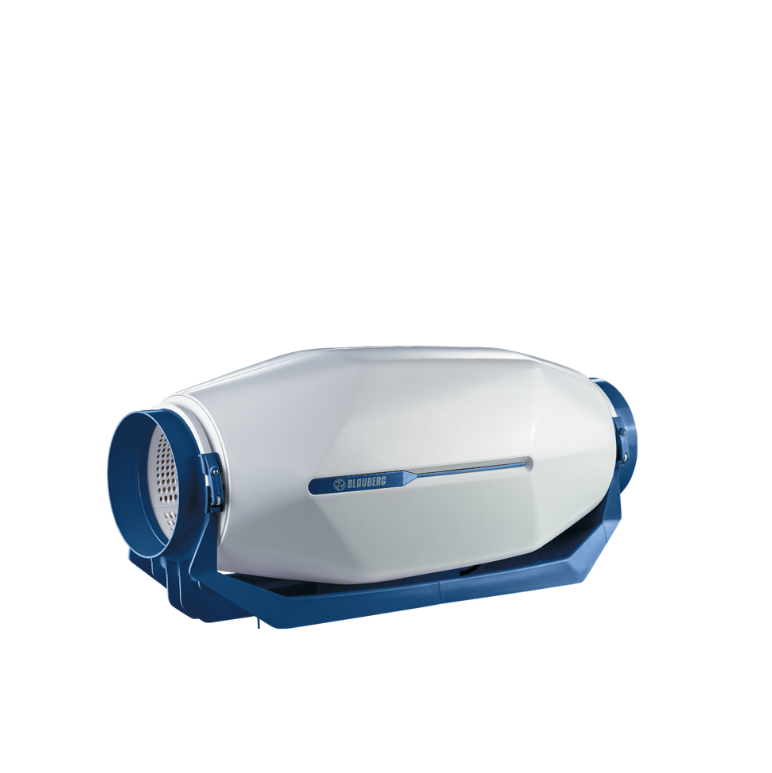

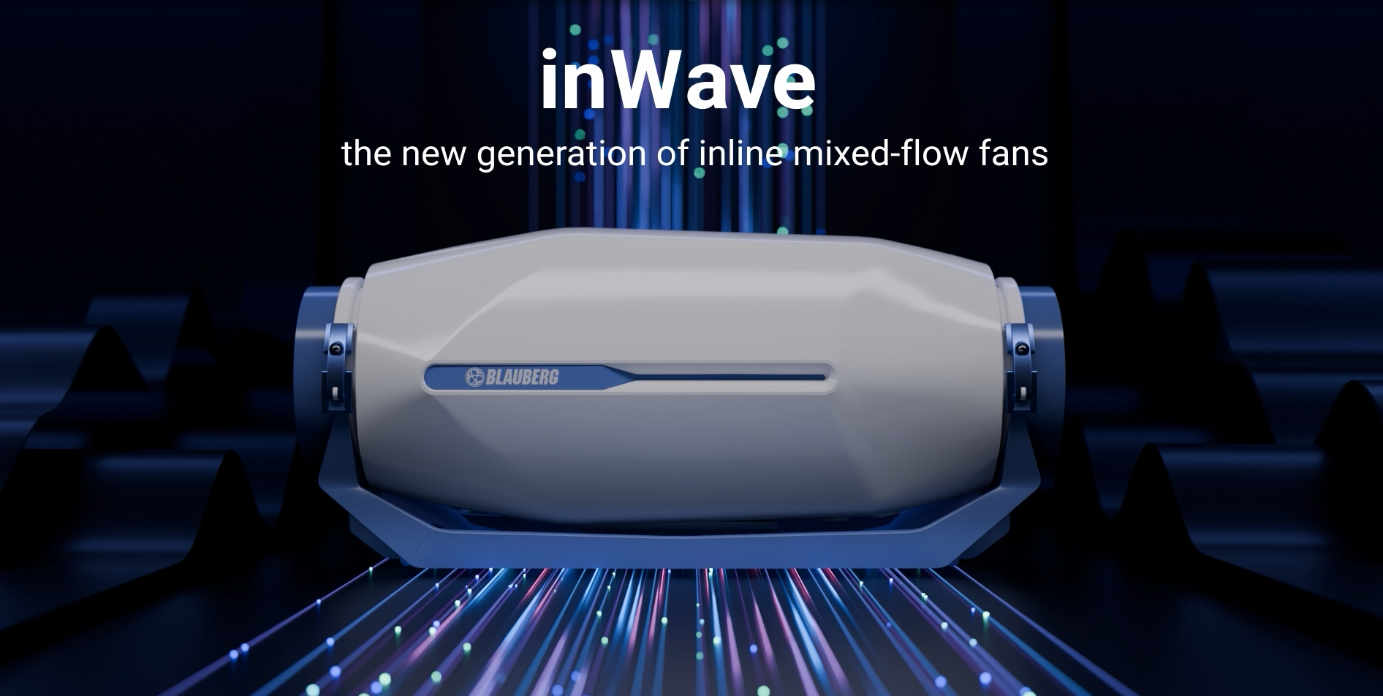

THIẾT BỊ CẤP KHÍ TƯƠI INWAVE

Quạt thông gió hỗn lưu cách âm hiệu suất cao với tùy chọn động cơ AC hoặc EC, lưu lượng lớn và vận hành êm ái

Lưu lượng gió

Lên đến 540 m³/h

Độ ồn

Từ 16 dB (A)

Nội dung sản phẩm

1. Giới thiệu chung

Blauberg INWAVE là dòng quạt thông gió cách âm thế hệ mới, sử dụng cánh quạt hỗn lưu (Mixed-Flow) giúp đạt lưu lượng lớn, áp suất cao và vận hành ổn định.

Thiết bị được thiết kế với cấu trúc khí động học tối ưu kết hợp lớp cách âm dày, giúp giảm đáng kể tiếng ồn trong quá trình vận hành. Nhờ đó, INWAVE đặc biệt phù hợp cho các hệ thống cấp khí tươi và hút khí thải trong các không gian yêu cầu độ yên tĩnh cao.

Sản phẩm cung cấp hai tùy chọn động cơ AC và EC, giúp linh hoạt lựa chọn theo yêu cầu tiết kiệm năng lượng và hiệu suất vận hành của từng công trình.

2. Tính năng của sản phẩm

Cấp khí tươi và hút khí thải hiệu quả

Thiết bị có thể sử dụng linh hoạt cho cả hai mục đích:

Cấp khí tươi giàu Oxy cho các không gian có người hoạt động
Hút khí thải chứa các chất ô nhiễm như CO₂, bụi mịn, TVOC ra khỏi không gian kín

Thiết kế cách âm hiệu quả

Vỏ quạt được chế tạo từ nhựa kỹ thuật chắc chắn, bên trong tích hợp lớp cách âm – cách nhiệt dày tới 50 mm, giúp:

Giảm đáng kể tiếng ồn trong quá trình vận hành
Hạn chế truyền âm qua hệ thống ống gió
Đảm bảo môi trường yên tĩnh cho không gian sử dụng

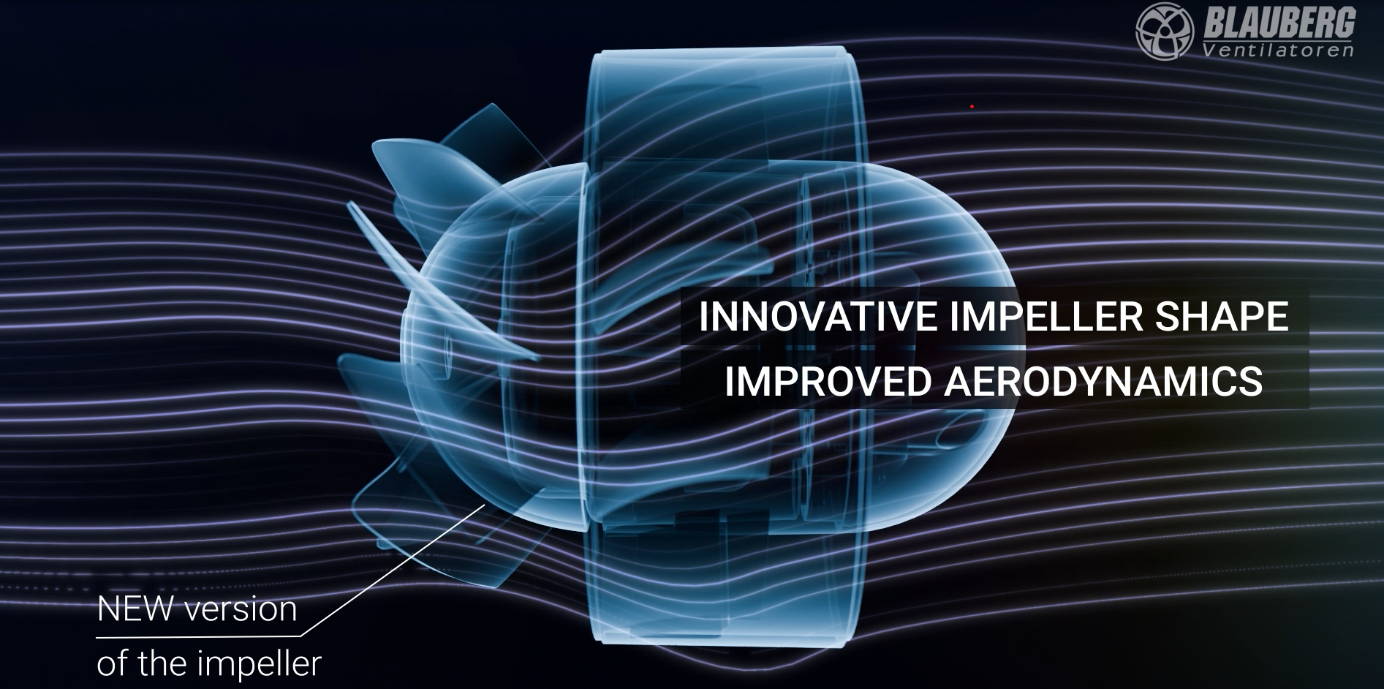

Cánh quạt hỗn lưu khí động học

Cánh quạt được thiết kế theo nguyên lý khí động học mô phỏng cánh máy bay, mang lại:

Lưu lượng gió lớn
Áp suất tĩnh cao
Dòng khí ổn định và hiệu quả

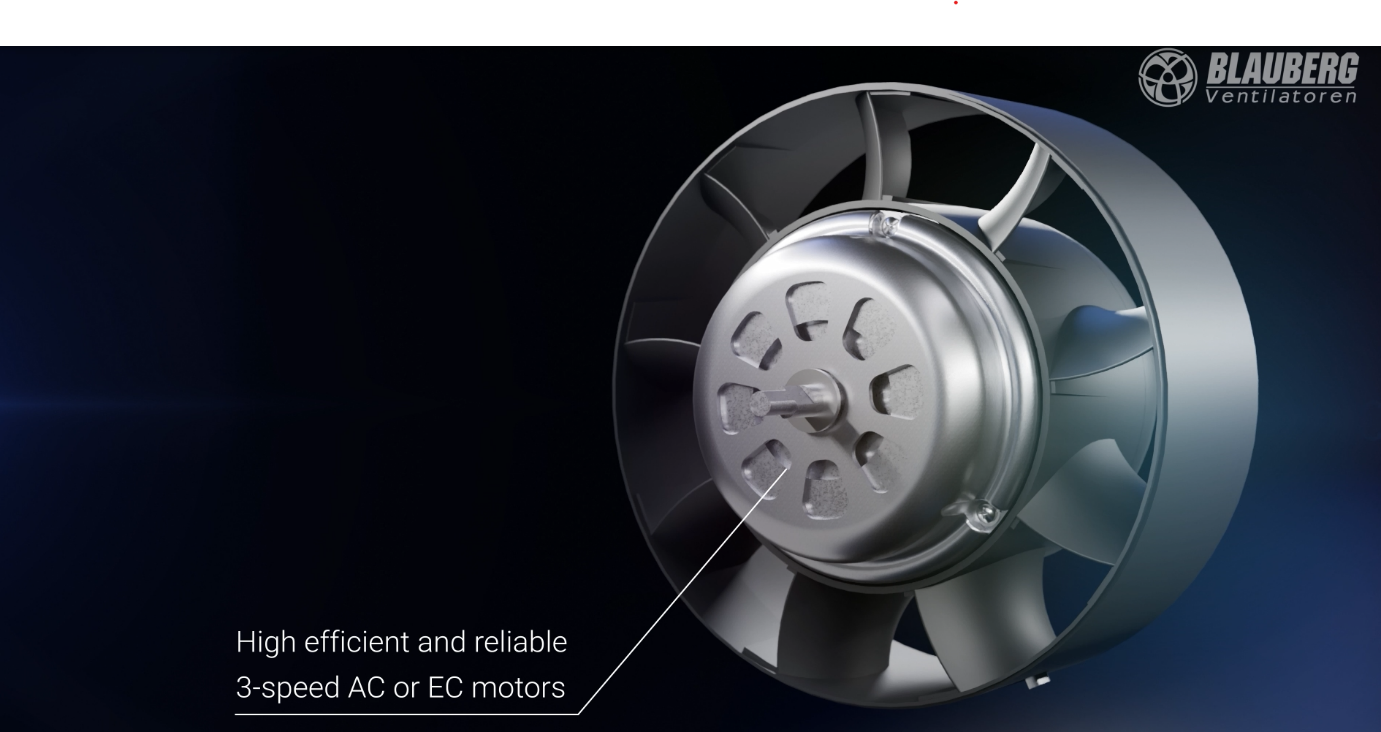

Động cơ hiệu suất cao

INWAVE được trang bị động cơ hiệu suất cao, cho phép vận hành liên tục trong thời gian dài.

Phiên bản động cơ EC có các ưu điểm nổi bật:

Không sử dụng chổi than và tụ điện
Tiết kiệm tới 35% điện năng so với động cơ AC
Tăng độ bền và giảm nhu cầu bảo trì

3. Thông số kỹ thuật

Model	inWave 100	inWave 125	inWave 150/160	inWave EC 150/160
Ø cổ nối (mm)	100	125	160	160
Điện áp (V)	1~230	1~230	1~230	1~230
Tần số (Hz)	50 / 60	50 / 60	50	50
Công suất tối đa (W)	21 / 25	21 / 26	51	55
Dòng điện tối đa (A)	0,10 / 0,12	0,10 / 0,12	0,24	0,49
Lưu lượng gió tối đa (m³/h)	240	320	540	600
Độ ồn 3 m (dBA)	27	25	33	38
Tốc độ quay max (RPM)	3252	3242	2738	3506
Nhiệt độ không khí (°C)	−25…+55	−25…+55	−25…+55	−25…+55
Cấp bảo vệ quạt	IPX4	IPX4	IPX4	IPX4
Cấp bảo vệ động cơ	IP44	IP44	IP20	IP44

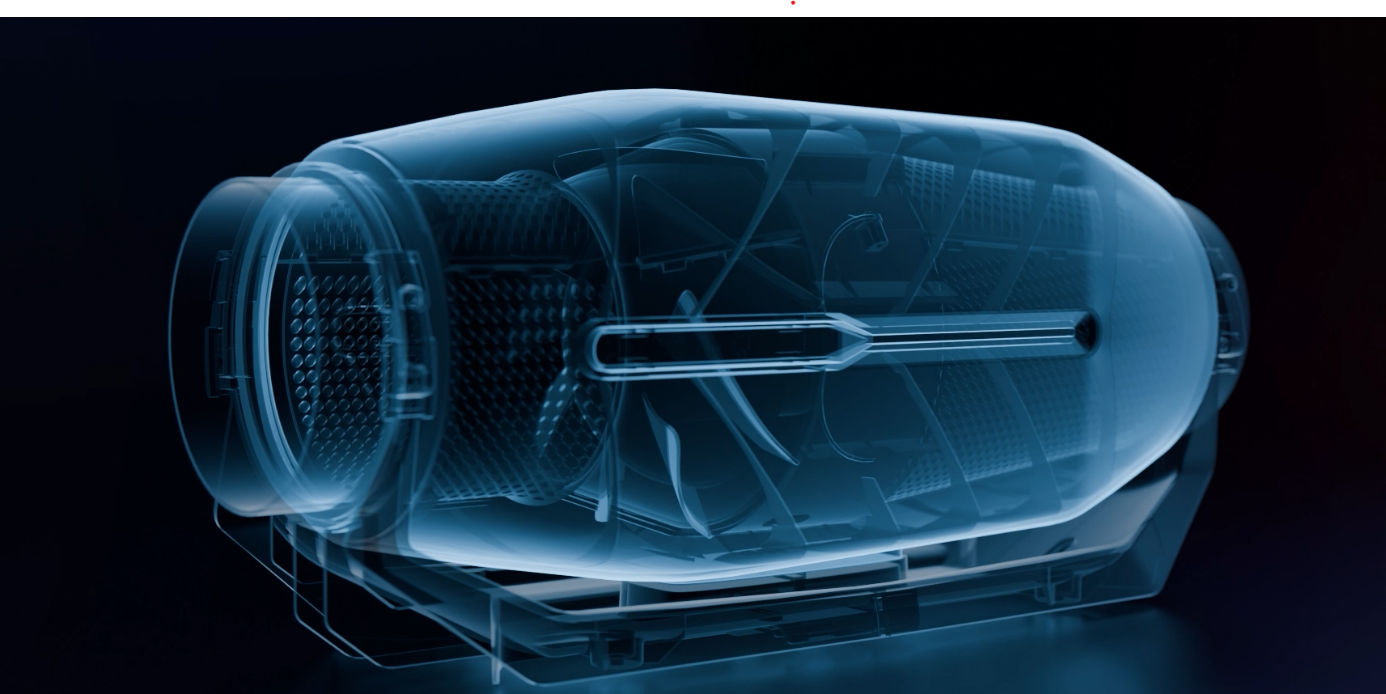

4. Thiết kế

Thiết bị INWAVE được thiết kế với cấu trúc module kín và lớp cách âm tích hợp, giúp tối ưu hiệu suất vận hành và giảm thiểu tiếng ồn.

Các thành phần chính bao gồm:

Vỏ nhựa chất lượng cao, bền bỉ, chắc chắn
Lớp cách âm, cách nhiệt dày 50mm

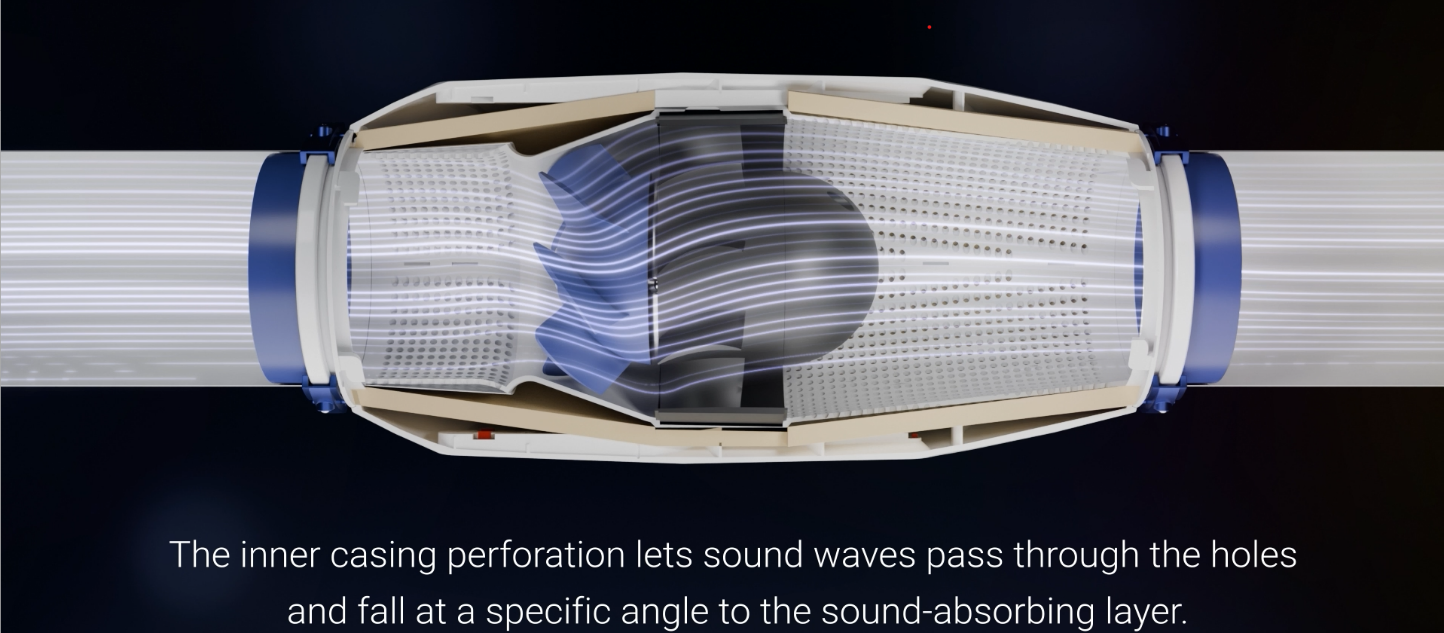

Các lỗ nhỏ bên trong vỏ được thiết kế để hấp thụ âm thanh ở dải tần rộng
Cánh quạt hỗn lưu bằng nhựa cao cấp.
Hộp kết nối nguồn điện kín khí nằm bên ngoài vỏ thiết bị
Các giá đỡ được gắn trên vỏ quạt để lắp đặt xuống sàn, treo tường hoặc trần nhà.

Trải nghiệm thiết kế 3D sản phẩm tại đây

5. Phương pháp lắp đặt

Cố định thiết bị:

Có thể lắp đặt âm trần, treo tường hoặc đặt sàn, tùy theo đặc điểm công trình
Sử dụng ti treo và đạn nở để cố định thiết bị nếu lắp đặt treo trần hoặc dùng vít và đạn nở để cố định vào tường hoặc sàn nếu lắp đặt treo tường, đặt sàn

Bố trí đường ống:

Tránh khoảng cách quá dài, nhiều khúc cua hoặc thay đổi đường kính đột ngột vì có thể làm giảm hiệu suất luồng khí
Ống gió sau lắp đặt không được biến dạng

Kết nối và bịt kín: Bịt kín mối nối giữa ống gió và thiết bị
